H101

正置顯微鏡XY平臺

保持優異的重復性，提高實驗效率

適用絕大多數顯微鏡品牌

亞微米級重復定位精度

運行安靜平穩

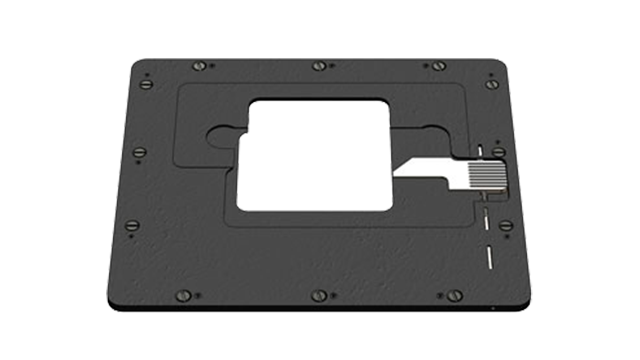

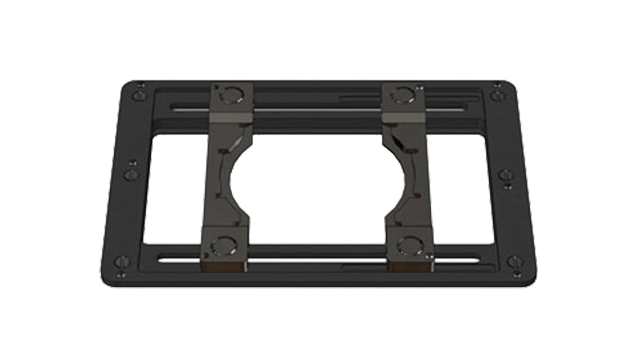

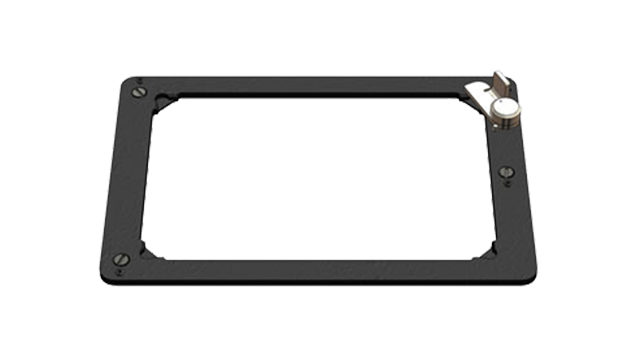

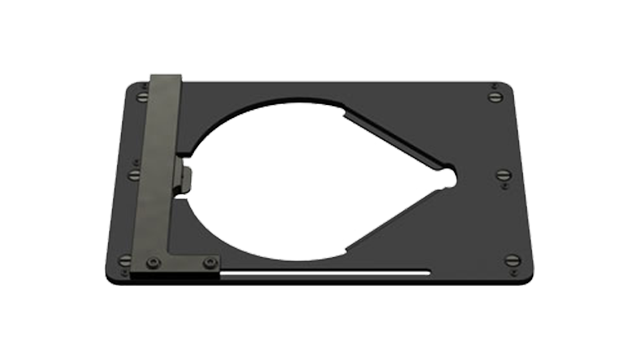

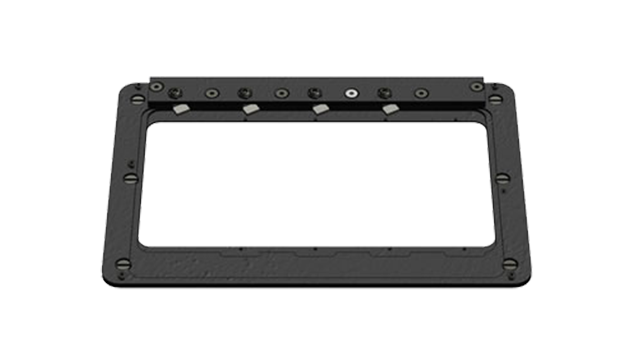

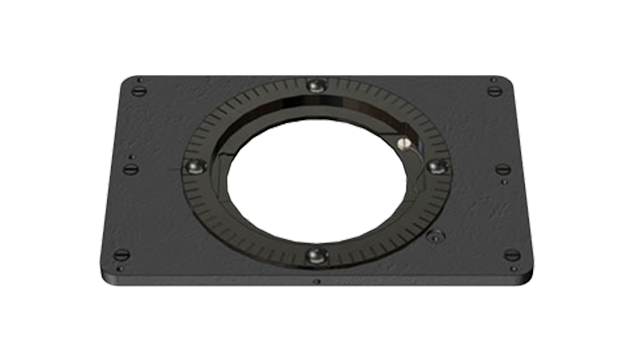

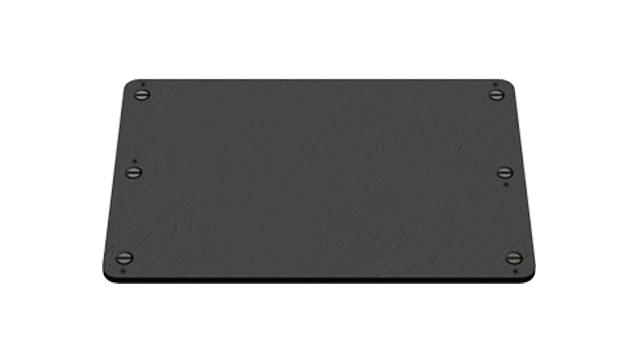

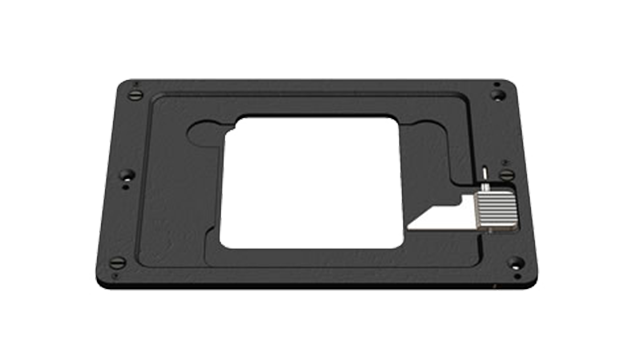

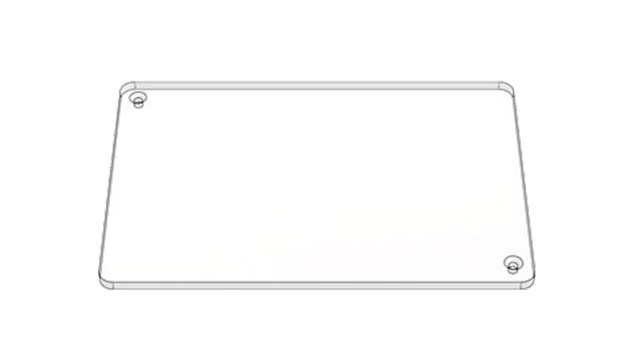

多種夾具可供選擇

IST智能掃描技術

行程114 × 75 mm

產品描述

產品參數

資料下載

相關附件

產品描述

ProScan H101A 電動 XY 載物臺為正置顯微鏡打造，憑借出色的適配特性，既能輕松集成到現有的顯微鏡系統中，無縫提升系統性能，又能為原始設備制造商（OEM）在搭建定制系統時，提供便捷、可靠的解決方案，助力打造功能卓越的顯微設備。

H101A 具有 114 × 75 mm 的行程，且在設計上高度靈活，提供了 2 mm 和 1 mm 的滾珠絲杠以及 200 步和 400 步的電機供用戶選擇。用戶可依據實際應用場景進行搭配，從而實現速度與分辨率的優異平衡。載物臺不僅能提供亞微米級的重復精度，還能實現高達 60 mm/s 的運行速度，兼顧提升效率與精準。此外，可額外選配 0.1 μm 線性編碼器，用以提升長距離運行時的重復精度。

H101A 型號載物臺運用了IST智能掃描技術，該技術顯著優化了載物臺的精度與線性度。

在實際應用場景中，它具有出色的兼容性，可適配多種類型樣本，無論是常規的載玻片、多孔板，還是半導體晶圓和金相樣品，均可實現穩定可靠的操作。這使得載物臺能夠廣泛應用于生命科學、材料分析以及半導體檢測等多個領域。

一、操作簡單易上手

通過H101A 電動 XY 平臺，用戶可輕松實現樣品的自動掃描，只需在操作軟件中簡單設置，平臺就能按照預設指令，快速且精準地對樣品進行全方位掃描。不僅如此，它還擁有強大的位置信息存儲功能，用戶可將關鍵的位置點保存下來，方便后續隨時回溯和檢查，確保每次實驗都能保持優異的重復性，提高了實驗效率。

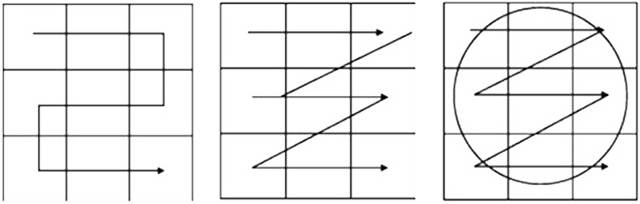

二、自定義掃描路徑

在實際檢測過程中，不同的樣品和檢測目的需要不同的掃描方式。H101A 充分考慮到這一點，為用戶提供了多樣的掃描路徑選擇。它既可以按照之字形路線進行掃描，確保全面覆蓋樣品區域；也能以蛇形路線穿梭，在提高掃描效率的同時，確保細節不被遺漏；甚至還能根據特殊需求，規劃隨機路線，滿足一些獨特的檢測場景。

? ? ? ? ? ?

三、IST智能掃描技術

IST 智能掃描技術通過集成誤差補償機制提高載物臺定位精度。在以往使用電動載物臺的過程中可能會出現以下問題：

● 電機驅動誤差導致目標位置與實際位置偏差

● X/Y?軸正交性不完美引發耦合誤差

● 溫濕度變化使校準數據失效

● 顯微鏡更換不同載物臺之后需要重新校準

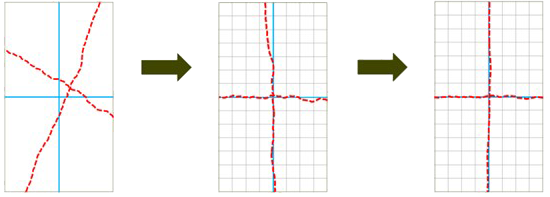

IST校準過程

● 手動輸入系統參數（物鏡倍數、環境溫度等）

● 自動或手動移動載物臺至網格交點，記錄電機坐標與實際位置偏差

● 生成誤差表并存儲于載物臺內部存儲器

● 運動過程中控制軟件實時讀取誤差表，修正電機指令

● 可支持多環境誤差表（如不同溫度），適應動態條件

? ? ? ? ??

IST智能掃描技術優勢

● 即插即用：誤差表儲存載物臺內部，跨系統無需重新校準

● 高精度定位：通過網格交點檢測提升正交性（誤差＜5?角秒）

● 環境適應性：支持多條件誤差補償，長期保持精度

四、廣泛的應用領域

生物醫藥領域?—— 在細胞研究、藥物研發等實驗中，需要對生物樣本進行高精度的觀察和分析?？膳浜巷@微鏡，精準掃描細胞樣本，幫助科研人員捕捉細胞的細微變化，為藥物研發提供關鍵數據支持。

病理學領域?——?病理切片的檢測對精度要求較高。能快速、準確地掃描病理切片，幫助醫生清晰地觀察病變組織，提高病理診斷的準確性。

半導體領域?——?半導體晶圓的檢測關乎芯片的質量和性能。憑借其高精度和多樣的掃描路徑，能夠?qū)A表面進行全面檢測，及時發現微小的缺陷和瑕疵。

電子電路領域?——?在電子電路的研發和生產過程中，需要對電路板進行精細檢測。可實現對電路板的快速掃描，檢測電路的連通性和元件的質量。

金相及汽車清潔度領域?——?對于金相樣品的分析以及汽車零部件清潔度的檢測，?都能發揮重要作用，幫助工程師準確評估材料性能和產品質量。

五、卓越的兼容性及適配性

H101A XY 電動平臺具備出色的通用性，能適配大多數顯微鏡或光學系統，可與奧林巴斯、尼康、蔡司、徠卡、明治、麥克奧迪、舜禹等眾多知名顯微鏡品牌完美匹配，為用戶解決設備適配的后顧之憂。 H101A 不僅可以對現有的顯微鏡系統進行電動化升級，也可用于 OEM 光路系統搭建，為您的科研和檢測工作提供穩定的支持。

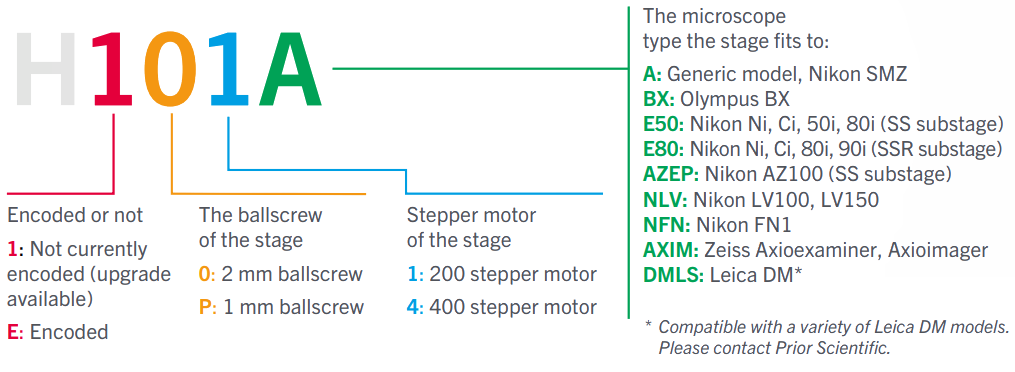

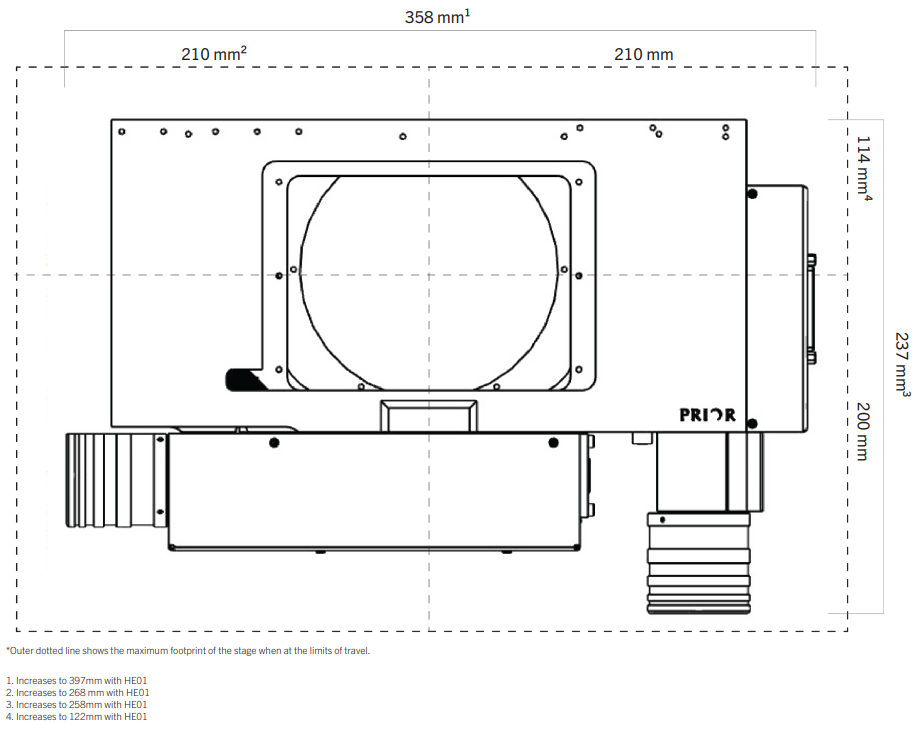

六、型號說明

產品參數

參數/型號	行程 mm	重復精度 μm	分辨率 μm	速度 mm/s	負載 kg	編碼器精度 μm	螺距 mm
H101A	114 × 75	＜0.6	0.04	40(60)	10	No	2
H1P1A	114 × 75	＜0.6	0.02	20	10	No	1
H1P4A	114 × 75	＜0.6	0.01	15	10	No	1
HE01A	114 × 75	＜0.6	0.1	40(60)	10	0.1	2
HEP1A	114 × 75	＜0.6	0.1	20	10	0.1	1
HEP4A	114 × 75	＜0.6	0.1	15	10	0.1	1
