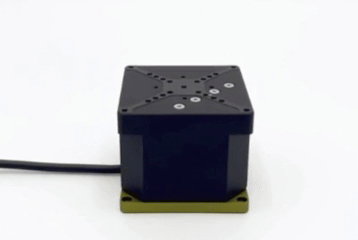

    我們提供的 45 系列垂直升降臺可在厘米級范圍內以納米級精度移動，承載重量可達 1 kg，靜止時可自鎖。此款升降平臺配備了集成定位傳感器，旨在提供快速簡便設置所需的精度、負載能力和易用性。


    45 系列垂直升降臺的特點為平整、占用空間小，僅為 45 × 45 mm，垂直方向的行程為 10 mm，可提供 5 N 或 10 N 的上升力。


    模塊化系統中的所有產品均互相兼容且可輕松組合成多軸系統，提供平穩的連續運動、快速的步進和穩定時間以及靜止時自鎖功能。












    產品選型






											型號
                                            圖片

    行程 (Z) mm


    分辨率 nm


    較小可移動增量  nm


    雙向重復性 nm (typ. @  ± 5 mm travel)


    偏擺 Pitch


    偏擺 Yaw


    推力/拉力 N


    真空兼容性

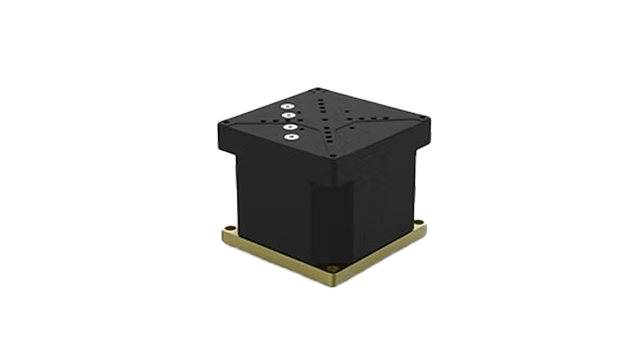

											ELEV-5N


    10


    2


    2


    ± 100


    ± 150


    ± 150


    5  (min.)


    -

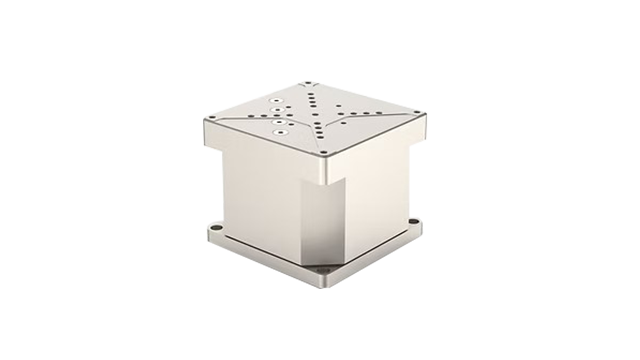

											ELEVHV-5N


    10


    2


    2


    ± 100


    ± 150


    ± 150


    5  (min.)


    10-6 mbar





											ELEV-10N


    10


    2


    2


    ± 100


    ± 150


    ± 150


    10  (min.)


    -

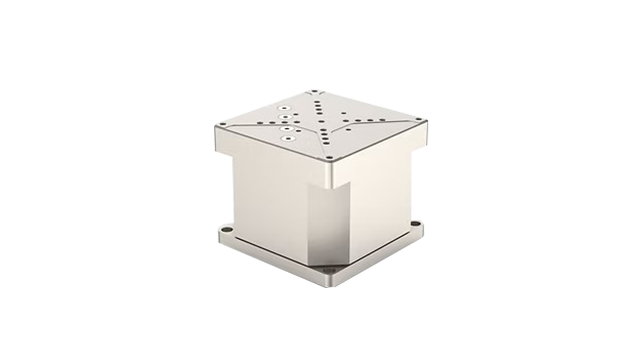

											ELEVHV-10N


    10


    2


    2


    ± 100


    ± 150


    ± 150


    10  (min.)


    10-6 mbar

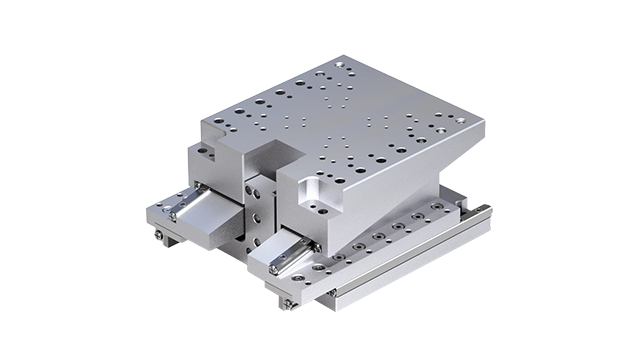

											XVP


    10


    1250
312
78
5


    1250
312
80
50


    2500
700
160
100


    140


    60


    30


    10-6 mbar
10-9 mbar
