ELEV-10N
納米分辨率垂直運動平臺
行程（Z）：10 mm
分辨率：2 nm
較小可移動增量：2 nm
雙向重復性：± 100 nm (typ. @ ± 5mm travel)
推力/拉力：10 N (小)
鎖止力（電源關閉時）：11 N (小)
產品描述
產品參數
資料下載
產品描述

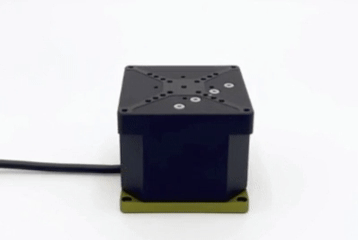

我們提供的 45 系列垂直升降臺特點為平整、占用空間僅為 45 × 45 毫米，垂直方向的行程為 10 毫米，可提供 10 N 的上升力。
模塊化系統中的所有產品均互相兼容且可輕松組合成多軸系統，提供平穩的連續運動、快速的步進和穩定時間以及靜止時自鎖功能。
此款微型壓電 Z 軸平臺可垂直升降高達 1 公斤的重量，運動平穩連續，并支持靜止時自鎖。
平臺可通過 GO 控制器來輕松控制，GO Motion Windows App. C++ DLLs 可進行編程。
產品特性
● 行程（Z）：10 mm
● 分辨率：2 nm
● 較小可移動增量：2 nm
● 雙向重復性：± 100 nm (typ. @ ± 5mm travel)
● 推力/拉力：10 N (小)
● 鎖止力（電源關閉時）：11 N (小)
產品參數
| 型號 | ELEV-10N |
| 定位 | |
| 行程（Z） | 10 mm |
| 定位傳感器 | 光學編碼器 |
| 分辨率 | 2 nm |
| 較小可移動增量 | 2 nm |
| 雙向重復性 | ± 100 nm（典型值 @ ± 5 mm 行程） |
| 直線度和平面度 | ± 2 µm (典型值) |
| 偏擺 Yaw | ± 150 µrad (典型值) |
| 運動性能 | |
| 推力/拉力 | 10 N (至少) |
| 鎖止力（電源關閉時） | 11 N (小) |
| 速度（空載時） | 8 mm/s |
| 速度（大作用力時） | 1 mm/s (小) |
| 驅動類型 | |
| 電機驅動 | 壓電驅動 |
| 機械性能 | |
| 負載 | 1 kg |
| 鉸鏈模式 | 交叉滾軸 |

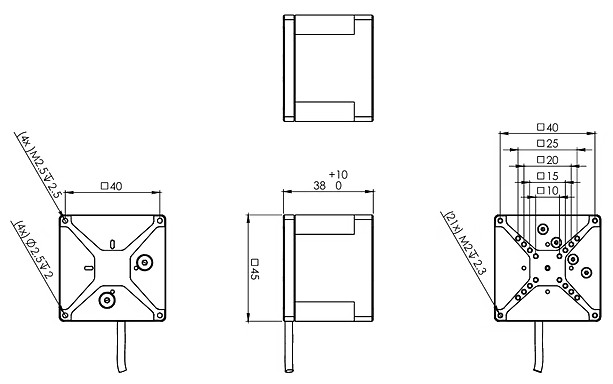

| 尺寸 | 45 × 45 × 38 mm |
| 重量（不包含電纜&連接器） | 160 g (± 10%) |
| 其他 | |
| 線纜 | 2 m 線纜（± 5 %）ix Industrial 連接器 |
| 材質 | 鋁 |
產品參數
| 參數/型號 | 行程 (Z) mm | 分辨率 nm | 較小可移動增量 nm | 雙向重復性 nm (typ. @ ± 5 mm travel) | 偏擺 Pitch | 偏擺 Yaw | 推力/拉力 N | 真空兼容性 |
| ELEV-10N | 10 |
2 |
2 |
± 100 |
± 150 |
± 150 |
10 (min.) |
- |
資料下載
產品資料
3D模型文件
