                        NPS-Z-500B-UHV














    •



      •















    •



      •











    NPS-Z-500B-UHV


    500μm長行程壓電臺




    高度并聯運動，離軸偏差較小


    位置噪聲＜1 nm，線性度 0.01%，0.02% 殘余滯后


    可定制套件，可提供真空和低溫版


    出色的分辨率、可重復性、剛性和穩定性


    80K UHV 下的 100 μm 閉環位移





















    產品描述


    產品參數


    資料下載


    相關附件










    產品描述


    NPS-Z-500B-UHV 可以在溫度 80 K 真空度 10 — 9 torr 的環境中實現 100 μm 的全行程。電容式定位傳感器提高閉環精度，柔性鉸鏈的設計使其成為了一款高度線性的設備，擁有出色的分辨率、可重復性、剛性和穩定性。低離軸誤差和高諧振頻率進一步增強了性能。


    特性


    ● 高度并聯運動，離軸偏差較小


    ● 位置噪聲 ＜1 nm，線性度 0.01 %，0.02 % 殘余滯后


    ● 可定制套件，可提供真空和低溫版


    ● 出色的分辨率、可重復性、剛性和穩定性


    ●  80 K UHV 下的 100 μm 閉環位移


    推薦控制器

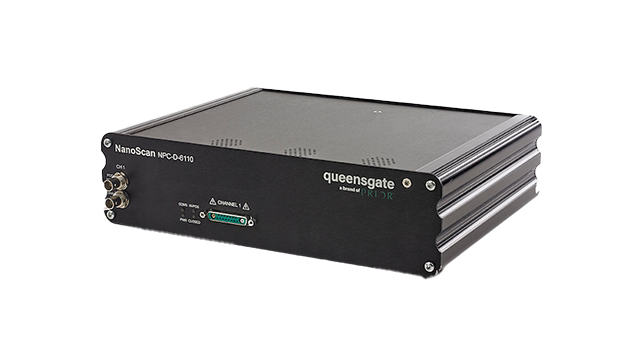

    ● NPC-D-5200 數字控制器


    ● NPC-D-6000 系列





























    產品參數








                                        參數/型號

                                                                                    方向
                                                                                    材料
                                                                                    行程 μm
                                                                                    負載 kg
                                                                                    線性誤差 %
                                                                                    重復定位精度 nm






                                            NPS-Z-500B-UHV

    Z


    鈦鋁合金


    550 閉環


    NA.


    0.1


    NA.
