網站首頁 > 產品中心 > 附件 > 隔振平臺 > CT-10

CT-10

纖薄

水平固有頻率與負載有關。

在達到或接近負載的上限時水平固有頻率達到1.5 Hz。

在較低的負載下，水平頻率將會增加。

垂直固有頻率在整個負載范圍內可以達到0.5 Hz或再低。

產品描述

產品參數

資料下載

產品描述

纖薄便攜友好的隔振平臺

在科研和工業生產領域，微小的振動都可能對精密儀器的測量和操作造成干擾，影響實驗結果和產品質量。Minus K 推出的 CT-10 纖薄桌面隔振平臺，憑借創新的技術和出色的性能，為眾多對振動敏感的應用場景提供了可靠的解決方案。

CT-10 采用Minus K 突破性技術，性能卓越。它是完全被動式的機械隔振器，無需借助空氣或電力就能工作，使用起來既便捷又不受能源供應的限制。與全尺寸空氣隔振臺相比，其性能提升顯著，隔振效果比傳統空氣隔振臺好 10 — 100倍。

基礎信息

CT-10 隔振平臺高度僅 68.6 mm，長寬約為 320 mm，整體小巧輕便，重量約 13.6 kg，不占用過多的桌面空間，方便靈活安置。

產品特性

具有輕薄、便于攜帶等特質。它不僅易于移動和安置，而且操作界面友好，大大地提高了用戶的使用體驗。在追求卓越性能的同時，還兼顧了便攜性和易用性，為科研人員和工業生產者帶來了便利。

隔振性能

垂直方向上，它擁有獨特的 0.5 Hz 固有頻率，在整個負載范圍內，垂直頻率都可調節至該數值，有效減少垂直方向的振動干擾。下方的垂直性能曲線能直觀展示其在 0.5 Hz 時的卓越隔振效果。

水平方向上，CT-10 的固有頻率低至 1.5 Hz，但該頻率與負載重量相關，在負載接近上限時可實現約 1.5Hz 的水平頻率，負載較小時水平頻率會相應升高。即便如此，其水平隔振性能仍遠優于普通空氣隔振臺。

操作簡單

CT-10 的使用非常簡單，用戶僅需進行兩項調節操作，就能快速完成設備設置，即便是初次使用的人員也能輕松上手?；谶@些優勢，它成為各類臺式顯微鏡的理想搭檔，能有效減少外界振動對顯微鏡觀察和測量的影響，提升成像質量和實驗精度。

負剛度隔振平臺工作原理 ——— MinusK 在低頻隔振領域的創造性技術—負剛度隔振系統

線性隔振理論表明，只有當激勵頻率大于√2倍隔振器固有頻率時，系統才有隔振效果。若需要具有高承載能力則需要隔振器具有較高剛度，然而高剛度會導致較高的固有頻率。高承載能力和低固有頻率之間的矛盾成為被動隔振技術發展的瓶頸。高靜低動剛度特性的隔振器具有隨壓縮量變化的剛度，在零負載時，隔振器具高承載剛度以確保高承載能力和小靜位移，當負載壓縮隔振器至靜平衡位置時，隔振器動剛度大幅降低，因此該類隔振器兼顧高承載能力和低固有頻率，有效解決了被動隔振的瓶頸問題。準零剛度隔振器即為一類非常有代表性的具有高靜低動剛度特性的隔振器。

負剛度隔振平臺基于負剛度結構，結合彈簧、梁柱等構成準零剛度隔振器。具有結構緊湊，垂直以及水平方向固有頻率（0.5 Hz）較低，高承載剛度等特點。本身為被動隔振系統，不需要電源，氣源，無需后續維護，使用十分方便。

負剛度隔振平臺在結構上由3個隔振器垂直堆疊組成，由高到低依次是傾斜隔振器，水平隔振器，垂直隔振器。傾斜隔振器為一塊橡膠可傾瓦，水平以及垂直隔振器則分別由梁柱和彈簧結合負剛度結構組成。

垂直隔振器如圖所示，包含一個垂直放置的常規彈簧，以及兩片水平放置的片彈簧。片彈簧內部和常規彈簧連接，外部固定并施加壓力P。施加負載W之后，彈簧被壓縮至工作高度。隔振器的剛度為K=KS-KN，其中KS為彈簧剛度，KN為負剛度的大小，由柔性鉸鏈和壓力P決定。當彈簧支撐重量W時，隔振器的剛度趨近于零，構成準零剛度隔振器。

水平隔振器由兩個支桿組成，類似于兩個被負載軸向加力的底端固定頂端鉸接的梁柱，當未加負載時，梁柱具有水平剛度Ks，當增加負載時候，側彎剛度由于梁柱效應而減小。這相當于一個水平方向的彈簧和負剛度系統的組合，總的剛度為K=Ks-Kn，Kn由梁柱效應決定。通過對梁柱施加載荷使其接近臨界壓曲荷載，可以使水平剛度趨近于零，同樣可以構成準零剛度隔振器。

下圖為負剛度隔振平臺的結構圖，合并了垂直以及水平方向的隔振器，一塊橡膠可傾瓦作為傾斜隔振器。垂直剛度調節螺釘用于調節負剛度結構中片彈簧上的壓力，從而改變垂直剛度。垂直負載調節螺通過升降支撐彈簧的底座來調整不同的重量負載，以保持片彈簧處于筆直、不彎曲的工作位置。以上特點可以使單隔振器工作，并在多隔離器系統中實現自動調平。

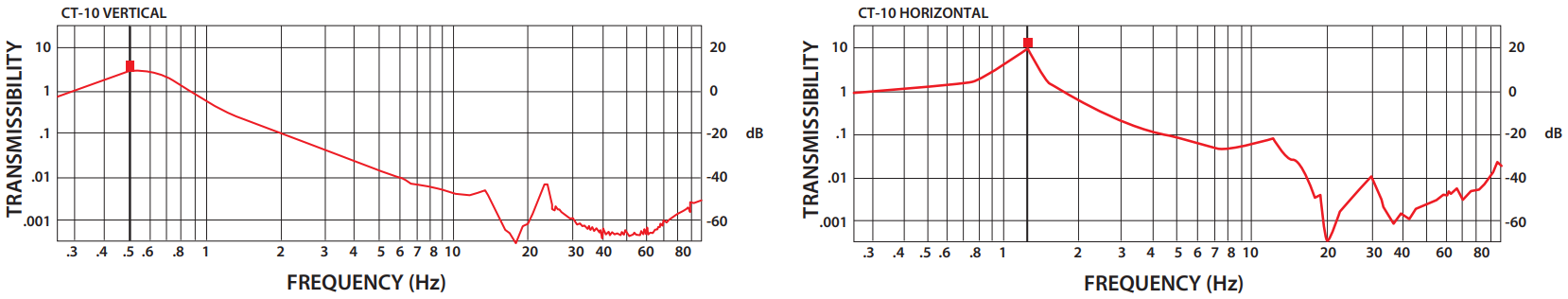

振動傳遞曲線

基于現場測試以及客戶的評估，MinusK的隔振平臺可以實現0.5 Hz的固有頻率，相較于市場上的高性能空氣隔振平臺，在不同的振動頻率下，隔振性能可以提高100倍。對主動隔振平臺，也具有明顯的優勢。
