                        XYR-8N














    •



      •















    •



      •











    XYR-8N


    微型壓電XYR平臺




    行程（XY）：± 10 mm


    行程 θ（Z）：± 10 °


    較小可移動增量 (XY)：2 nm


    較小可移動增量 θ (Z)：＜ 0.1 μrad


    重復性 (XY)：± 200 nm


    重復性 θ (Z)：± 15 μrad


    推力/拉力：(X) 10 N /(Y) 8 N (至少)


    鎖止力（電源關閉時）：(X) 12 N /(Y) 10 N





















    產品描述


    產品參數


    資料下載










    產品描述




    GO XYR 平臺可沿 X 軸、Y 軸以及 Z 軸以納米級精度移動高達 10 kg 的負載。


    模塊化系統中的所有產品均互相兼容，并可輕松組合成多軸系統，提供平穩的連續運動、快速的步進和穩定時間，以及靜止自鎖功能。


    平臺還可通過控制器和應用程序軟件來控制，C++ DLL 可輕松實現編程。








    特性






    ● 行程 (XY)：± 10 mm


    ● 行程 θ (Z)：± 10 °


    ● 較小可移動增量 (XY)：2 nm


    ● 較小可移動增量 θ (Z)：＜ 0.1 µrad


    ● 重復性 (XY)：± 200 nm


    ● 重復性 θ (Z)：± 15 µrad


    ● 推力/拉力：(X) 10 N / (Y) 8 N (至少)


    ● 鎖止力（電源關閉時）：(X) 12 N / (Y) 10 N




    產品參數










 型號
XYR-8N




 定位





  行程（XY）
± 10 mm




 行程 θ（Z）
± 10 °




  較小運動增量 (XY)
 2 nm




 較小運動增量 θ (Z)
＜ 0.1 µrad




  重復性 (XY)
± 200 nm




  重復性 θ (Z)
± 15 µrad




 運動性能





  推力/拉力
(X) 10 N / (Y) 8 N (至少)




  鎖止力（電源關閉時）
(X) 12 N / (Y) 10 N




  空載時的大速度(XY)
8 mm/s




  大推力/拉力時的大速度
 ＞ 5 mm/s




 驅動類型





  基本模塊
PRECIBEO GO LS4545 線性平臺




 機械性能





  頂部負載
 10 kg




  直徑
 165 mm




  高度
73.5 mm




 其他





  線纜
 2 m 線纜 (± 5 %) 帶 ix Industrial 接口的連接器




  材質
陽極氧化鋁




















































































































    產品參數








                                        參數/型號

                                                                                    行程（XY）mm
                                                                                    行程 θ （Z））°
                                                                                    較小可移動增量（XY）nm
                                                                                    較小可移動增量 θ（Z）μrad
                                                                                    重復定位精度（XY）nm
                                                                                    重復定位精度  θ （Z）μrad
                                                                                    推力/拉力 N






                                            XYR-8N

    ± 10


    ± 10


    2


    ＜ 0.1


    ± 200


    ± 15


    (X) 10 / (Y) 8



















    資料下載




    產品資料

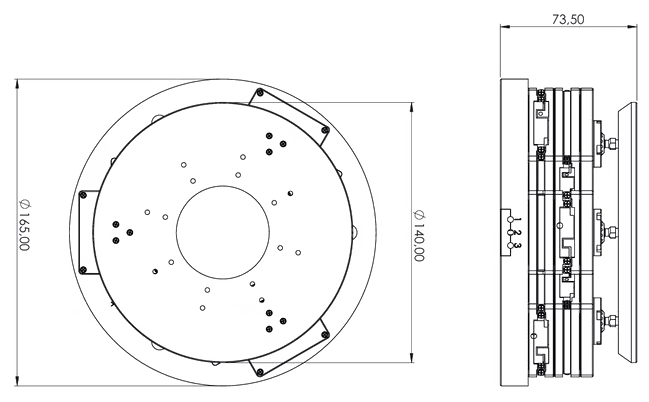

                                            Technical Drawing GO XYR



                                                326.55KB





                                                2025-10-11





                                            下載







    3D模型文件



                                            STEP GO XYR



                                                1.20MB





                                                2025-10-14





                                            下載
