網站首頁 > 產品中心 > 微型運動控制 > 微型直線電機 > TULA50

TULA50

微型直線電機

尺寸小巧、重量輕、結構簡單

多種行程可選

響應迅速

斷電自鎖

出色的可控性

精細定位/高分辨率

運行安靜

無電磁干擾

產品描述

產品參數

資料下載

相關附件

產品描述

TULA 是一款采用尖端壓電技術和設計的微型壓電電機。體積小巧、功耗低，同時具有高推力、高速度以及斷電自鎖等特性。

特性

● 尺寸小巧、重量輕、結構簡單

● 多種行程可選

● 響應迅速

● 斷電自鎖

● 出色的可控性

● 精細定位/高分辨率

● 運行安靜

● 無電磁干擾

原理

TULA 微型直線電機施加 PWM 電壓信號后，壓電陶瓷會上下振動，振動以彈性波的形式通過連桿傳遞。隨后，固定在連桿上的移動滑塊會根據 PWM 信號沿桿移動，重復滑移-粘滯動作后實現移動滑塊的連續移動。

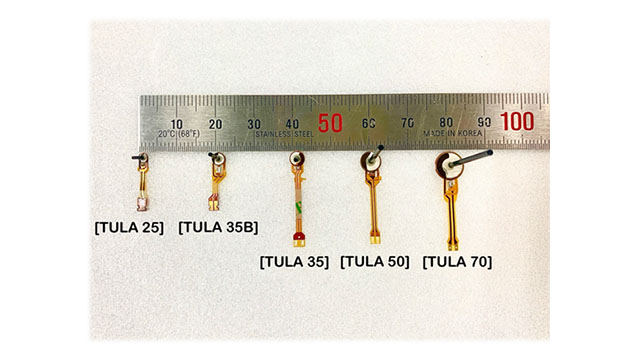

TULA系列的典型特征

產品參數

型號	TULA25	TULA35B	TULA35	TULA50	TULA70	TULA75
機械特性
速度（無負載） mm/s	＞3	＞7	＞10	＞10	＞15	＞20
推力 gf（N）	＞3（0.029）	＞5（0.049）	＞10（0.098）	＞40（0.392）	＞50（0.490）	＞70（0.686）
鎖止力 gf（N）	30 — 50 （0.294 — 0.49）	40 — 70 （0.392 — 0.686）	50 — 80 （0.49 — 0.784）	100 — 150 （0.98 — 1.47）	120 — 160 （1.177 — 1.569）	120 — 160 （1.177 — 1.569）
行程 mm	＜3	＜6	＜8	＜8	＜15	＜18
連桿直徑 mm	Φ0.8	Φ0.8	Φ0.8	Φ1.3	Φ1.3	Φ1.3
連桿長度 mm	＜9	＜14	＜19	＜20	＜28	＜30
推薦滑塊	M308	M308	M308	M813	M813	M813
電器特性
驅動頻率 kHz	170 — 250	110 — 140	80 — 100	60 — 80	40 — 55	35 — 50
驅動電壓 V	12 — 16	12 — 18	14 — 20	20 — 35	20 — 35	20 — 35
功率 mW	＜150@12V	＜180@12V	＜250@14V	＜350@20V	＜500@20V	＜500@20V
環境要求
工作溫度 ℃	﹣10 — 60
存儲溫度 ℃	﹣30 — 80

尺寸圖

應用領域

● 相機和手機的變焦和自動對焦

● 數碼相機或智能手機的光學防抖 (OIS)

● 電動平臺模塊

● 監控攝像頭/閉路電視的紅外濾光片開關 (ICR)

● 醫療設備、微機電系統 (MEMS)、光學設備

● 微型爪夾/機械臂

● 云臺模塊

物流設備

醫療設備

美容設備

● 電動手持儀器的變焦模塊

● 配備壓電電機的HIFU(高強度聚焦超聲)設備

超聲波HIFU 提拉術

這是一種利用皮膚損傷再生原理的設備。它對皮膚施加高強度超聲波刺激，但只會損傷目標皮膚內部而不損傷皮膚表面，利用人體自身的再生能力將其轉化為新的皮膚。

安防/監控設備

● 虹膜識別

● 日夜紅外濾光片切換

半導體設備

其他應用

● 光學圖像穩定器 (OIS) 模塊

● 云臺/傾斜/縮放模塊

● 盲文/觸覺模塊

盲人點字終端機

適用于銀行自動取款機

定制

圖像三維顯示

壓電電機型號：TULA25

產品參數

參數/型號	速度（無負載）mm/s	推力 gf（N）	鎖止力 gf（N）	行程 mm	連桿直徑 mm	連桿長度 mm
TULA50	＞10	＞40 （0.392）	100?—?150 （0.98 — 1.47）	＜8	Φ 1.3	＜20
