網站首頁 > 產品中心 > 附件 > 隔振平臺 > CM-1

CM-1

緊湊大負載

水平固有頻率與負載有關。

在達到或接近負載的上限時水平固有頻率達到1.5 Hz。

在較低的負載下，水平頻率將會增加。

垂直固有頻率在整個負載范圍內可以達到0.5 Hz或再低。

產品描述

產品參數

資料下載

產品描述

緊湊型大容量低頻隔振平臺

在眾多對振動較為敏感的科研和工業場景中，設備的穩定運行至關重要，Minus K 的 CM-1 緊湊型大容量低頻隔振器正是解決振動難題的理想方案。它憑借先進的技術和出色的性能，為各類精密儀器和設備提供可靠的穩定保障。CM-1 采用先進的負剛度技術，是一款被動式隔振器，無需外接空氣或電力供應，擺脫了能源供應的限制，使用便捷，降低了成本和維護難度。與傳統隔振設備相比，CM-1 在低頻隔振方面優勢顯著。

基礎信息

CM-1 隔振器整體設計緊湊，重量約 11.8 kg，輕巧便攜，方便安裝與搬運。其尺寸為 200 mm 寬 × 200 mm 深 × 216 mm 高，小巧的體積使其不占用過多空間，能靈活適配各種工作場景，無論是狹小的實驗室工作臺，還是對空間布局要求嚴格的生產設備區域，都能輕松安置。CM-1 提供多種型號，以滿足不同的負載需求。

產品特性

CM-1 還具備強大的靈活性和可擴展性。它既可以單獨使用，滿足一些小型或輕負載設備的隔振需求；也可以與多個 CM-1 單元組合使用，通過合理的幾何配置，構建更高承載能力的隔振系統，以適應大型、重型設備的穩定運行要求。這種靈活的使用方式，極大地拓展了 CM-1 的應用范圍。此外，CM-1 還具備定制化潛力。如果用戶對水平和垂直頻率、阻尼等方面有特殊要求，它有望進行定制化調整。例如，在一些對振動頻率要求苛刻的實驗環境中，用戶可以根據實際需求定制 CM-1 的頻率參數；對于一些特殊的工業生產環境，CM-1 也能通過定制更好地滿足工況需求。

隔振性能

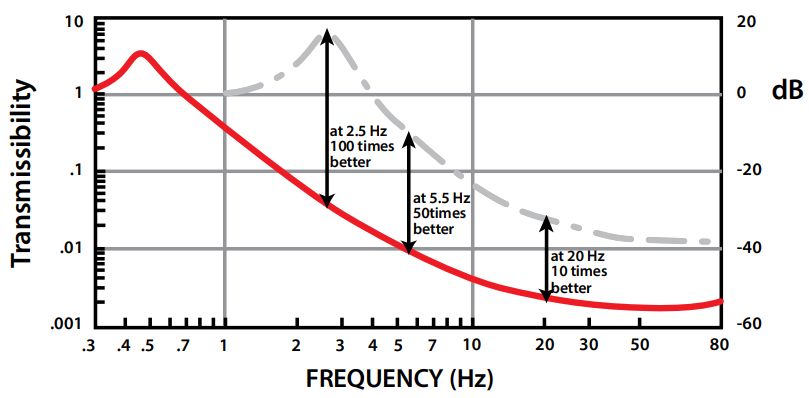

垂直方向上，在整個負載范圍內，它都能實現 0.5 Hz 或再低的固有頻率，有效抑制垂直方向的振動干擾。從垂直性能曲線（假設存在）中，可以直觀地看到其在 0.5 Hz 時出色的隔振效果，為精密儀器提供穩定的垂直支撐環境。水平方向上，CM-1 的固有頻率與負載相關，在額定負載或接近額定負載時，水平固有頻率能夠達到 0.5Hz 或再低，相比普通隔振器，其水平隔振性能更勝一籌，能有效減少水平方向的振動影響，確保儀器設備在各個方向都能穩定運行。

負剛度隔振平臺工作原理 ——— MinusK 在低頻隔振領域的創造性技術—負剛度隔振系統

線性隔振理論表明，只有當激勵頻率大于√2倍隔振器固有頻率時，系統才有隔振效果。若需要具有高承載能力則需要隔振器具有較高剛度，然而高剛度會導致較高的固有頻率。高承載能力和低固有頻率之間的矛盾成為被動隔振技術發展的瓶頸。高靜低動剛度特性的隔振器具有隨壓縮量變化的剛度，在零負載時，隔振器具高承載剛度以確保高承載能力和小靜位移，當負載壓縮隔振器至靜平衡位置時，隔振器動剛度大幅降低，因此該類隔振器兼顧高承載能力和低固有頻率，有效解決了被動隔振的瓶頸問題。準零剛度隔振器即為一類非常有代表性的具有高靜低動剛度特性的隔振器。

負剛度隔振平臺基于負剛度結構，結合彈簧、梁柱等構成準零剛度隔振器。具有結構緊湊，垂直以及水平方向固有頻率（0.5 Hz）較低，高承載剛度等特點。本身為被動隔振系統，不需要電源，氣源，無需后續維護，使用十分方便。

負剛度隔振平臺在結構上由3個隔振器垂直堆疊組成，由高到低依次是傾斜隔振器，水平隔振器，垂直隔振器。傾斜隔振器為一塊橡膠可傾瓦，水平以及垂直隔振器則分別由梁柱和彈簧結合負剛度結構組成。

垂直隔振器如圖所示，包含一個垂直放置的常規彈簧，以及兩片水平放置的片彈簧。片彈簧內部和常規彈簧連接，外部固定并施加壓力P。施加負載W之后，彈簧被壓縮至工作高度。隔振器的剛度為K=KS-KN，其中KS為彈簧剛度，KN為負剛度的大小，由柔性鉸鏈和壓力P決定。當彈簧支撐重量W時，隔振器的剛度趨近于零，構成準零剛度隔振器。

水平隔振器由兩個支桿組成，類似于兩個被負載軸向加力的底端固定頂端鉸接的梁柱，當未加負載時，梁柱具有水平剛度Ks，當增加負載時候，側彎剛度由于梁柱效應而減小。這相當于一個水平方向的彈簧和負剛度系統的組合，總的剛度為K=Ks-Kn，Kn由梁柱效應決定。通過對梁柱施加載荷使其接近臨界壓曲荷載，可以使水平剛度趨近于零，同樣可以構成準零剛度隔振器。

下圖為負剛度隔振平臺的結構圖，合并了垂直以及水平方向的隔振器，一塊橡膠可傾瓦作為傾斜隔振器。垂直剛度調節螺釘用于調節負剛度結構中片彈簧上的壓力，從而改變垂直剛度。垂直負載調節螺通過升降支撐彈簧的底座來調整不同的重量負載，以保持片彈簧處于筆直、不彎曲的工作位置。以上特點可以使單隔振器工作，并在多隔離器系統中實現自動調平。
