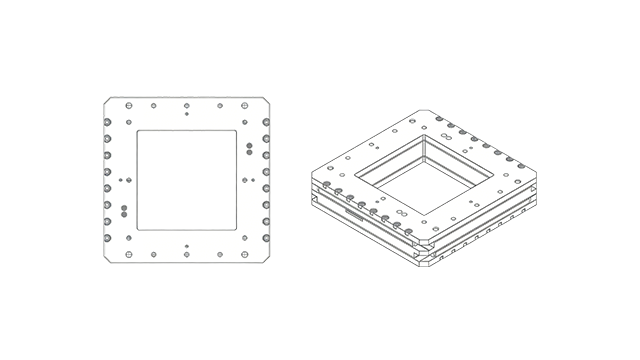

                        PT-HQT75-C20C














    •



      •

    •



      •

    •



      •















    •



      •

    •



      •

    •



      •











    PT-HQT75-C20C


    行程 20 × 20 mm




    納米級分辨率


    重復定位精度 2 μm


    體積 100 × 100 × 20 mm


    行程 20 × 20 mm（±0.1 mm）


    使用 TULA75 驅動


    RS232 和 USB 控制


    無電磁干擾


    運行噪音低且無振動


    斷電后自鎖





















    產品描述


    產品參數


    資料下載










    產品描述

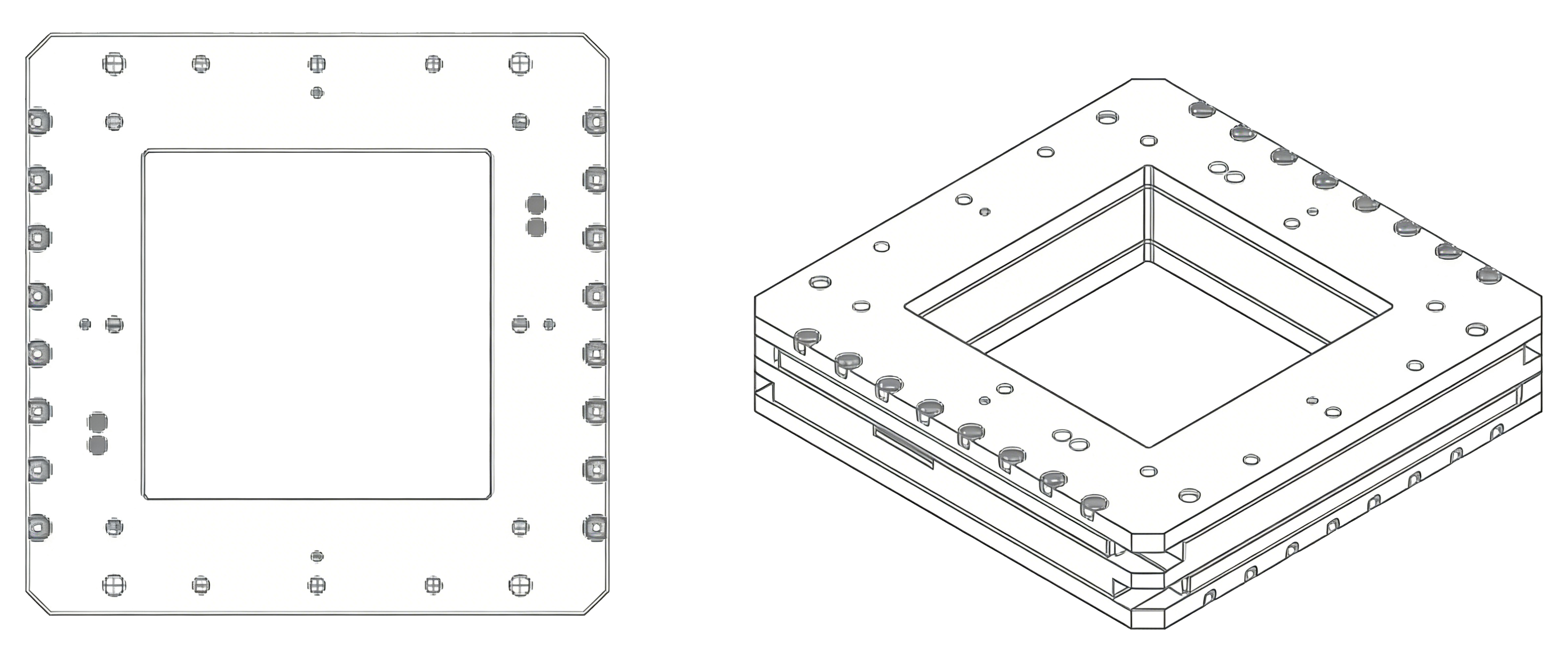

    PT-HQT75-C20C 小型電動 XY 載物臺為正置顯微鏡打造，憑借出色的適配特性，既能輕松集成到現有的顯微鏡系統中，提升系統性能，也可實現穩定的平面運動，適用于材料科學、半導體檢測等對精度和穩定性要求較高的應用場景。底部開孔大小 60 × 60 mm，該平臺使用 TULA75 作為驅動裝置，同時滿足了高速定位與納米級定位的需求。






    一、超聲波壓電與粘滑效應驅動


    采用 TULA 直線電機驅動，無電磁干擾，運行噪音低且無振動。 電機具備自鎖定功能，斷電后仍能保持位置，確保系統安全。 低發熱設計，保障長時間穩定運行。


    二、高精度


    閉環位置控制確保納米級定位精度，分辨率可達 100 nm。 速度可達 10 mm/s，支持快速點到點移動。 雙向重復定位精度 ±2 μm，穩定性優異。


     三、長壽命與高可靠性


    壽命超過 100 萬次循環。負載能力 400 g，適用于多種實驗配置。


    四、安裝靈活性


    體積小便于安裝集成 環境適應性強：工作溫度 -20°C 至 +70°C，濕度 ≤ 70% RH（非冷凝）。


    五、應用領域


    ● 顯微鏡與成像技術


    ● 納米加工與檢測


    ● 生物醫學研究


    ● 半導體制造與檢測


    ● 光學儀器校準


    ?


    ?


    ?


    ?


    ?


    ?






    產品參數








                                        參數/型號

                                                                                    行程 mm
                                                                                    重復精度 μm
                                                                                    分辨率 μm
                                                                                    速度 mm/s
                                                                                    負載 kg
                                                                                    編碼器精度 μm
                                                                                    螺距 mm






                                            PT-HQT75-C20C

    20 × 20


    2


    0.1


    10


    0.25


    0.1


    Na
