HT11300KT
行程 108 x 108 mm
能夠承受100公斤的點載荷，帶有600 x 600 mm M 6攻絲面包板頂板。
與之前的控制器選項兼容，通過操縱桿、USB、RS232或TTL命令進行控制。
完整的DLL/SDK可用于OEM軟件集成。
使用Prior Scientific的控制器時，亞微米級分辨率。
行程范圍108 × 108 mm，采用精密軸承和驅動螺釘制造。
其多功能和低輪廓，可與?-20和M 6面包板一起使用。
產品描述
產品參數
資料下載
相關附件
產品描述

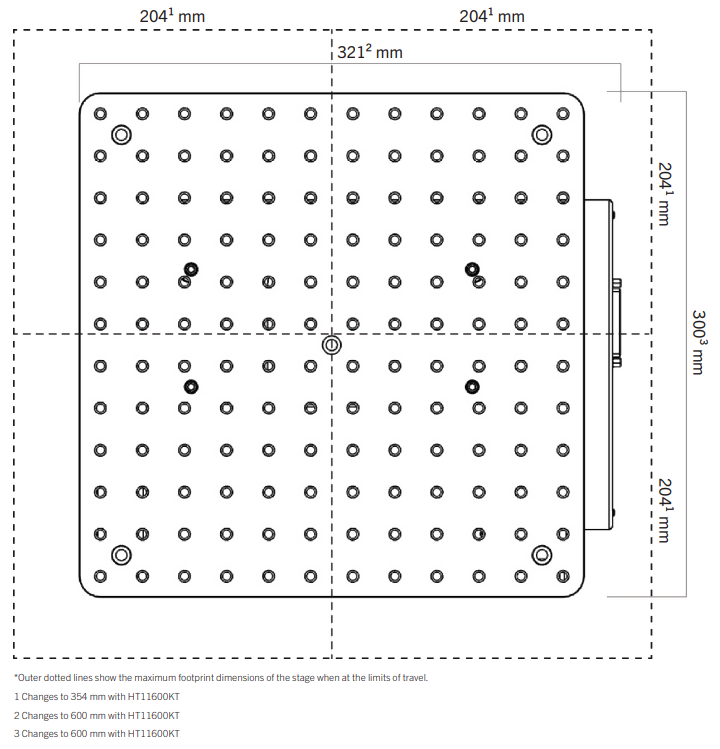

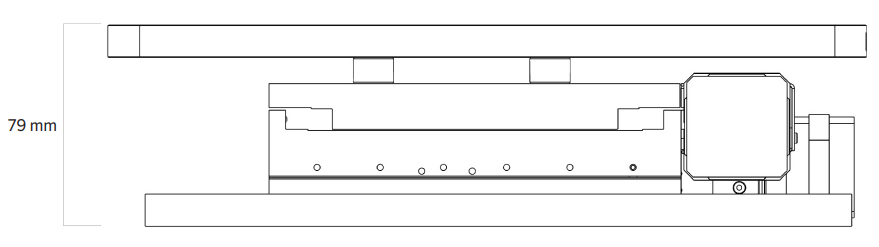

HT11 系列非常適合對較大樣本進行自動化的 XY 掃描，HT11300KT 和 HT11600KT 的表面面積分別為 300 × 300 mm 和 600 × 600 mm，二者均有 108 × 108 mm 的行程，配備2 mm 滾珠絲杠和 400 步的電機，且能夠承受高達 100 千克的負載。 HT11 系列的表面具有 M6 螺孔的實驗板圖案，便于進行固定安裝，同時也可以直接固定到 M6 或 ?-20 規格的實驗板上。 HT11 系列載物臺運用了 IST 智能掃描技術，以優化載物臺的精度、線性度以及其他性能特點。在實際應用場景中，由于其高負載能力，可對大型且復雜的設備進行移動操作，這其中包括全動物行為電生理設備以及定制的工業組件。
一、操作簡單易上手
通過?HT11300KTNL?電動 XY 平臺，用戶可輕松實現樣品的自動掃描，只需在操作軟件中簡單設置，平臺就能按照預設指令，快速且精準地對樣品進行全方位掃描。不僅如此，它還擁有強大的位置信息存儲功能，用戶可將關鍵的位置點保存下來，方便后續隨時回溯和檢查，確保每次實驗都能保持優異的重復性，提高了實驗效率。
二、自定義掃描路徑
在實際檢測過程中，不同的樣品和檢測目的需要不同的掃描方式。HT11300KTNL?充分考慮到這一點，為用戶提供了多樣的掃描路徑選擇。它既可以按照之字形路線進行掃描，確保全面覆蓋樣品區域；也能以蛇形路線穿梭，在提高掃描效率的同時，確保細節不被遺漏；甚至還能根據特殊需求，規劃隨機路線，滿足一些獨特的檢測場景。
三、IST智能掃描技術
IST 智能掃描技術通過集成誤差補償機制提高載物臺定位精度。在以往使用電動載物臺的過程中可能會出現以下問題：
● 電機驅動誤差導致目標位置與實際位置偏差
● X/Y?軸正交性不完美引發耦合誤差
● 溫濕度變化使校準數據失效
● 顯微鏡更換不同載物臺之后需要重新校準
IST校準過程
● 手動輸入系統參數（物鏡倍數、環境溫度等）
● 自動或手動移動載物臺至網格交點，記錄電機坐標與實際位置偏差
● 生成誤差表并存儲于載物臺內部存儲器
● 運動過程中控制軟件實時讀取誤差表，修正電機指令
● 可支持多環境誤差表（如不同溫度），適應動態條件?
IST智能掃描技術優勢
● 即插即用：誤差表儲存載物臺內部，跨系統無需重新校準
● 高精度定位：通過網格交點檢測提升正交性（誤差＜5?角秒）
● 環境適應性：支持多條件誤差補償，長期保持精度
四、廣泛的應用領域
生物醫藥領域?—— 在細胞研究、藥物研發等實驗中，需要對生物樣本進行高精度的觀察和分析?？膳浜巷@微鏡，精準掃描細胞樣本，幫助科研人員捕捉細胞的細微變化，為藥物研發提供關鍵數據支持。
病理學領域?——?病理切片的檢測對精度要求較高。能快速、準確地掃描病理切片，幫助醫生清晰地觀察病變組織，提高病理診斷的準確性。
半導體領域?——?半導體晶圓的檢測關乎芯片的質量和性能。憑借其高精度和多樣的掃描路徑，能夠對晶圓表面進行全面檢測，及時發現微小的缺陷和瑕疵。
電子電路領域?——?在電子電路的研發和生產過程中，需要對電路板進行精細檢測。可實現對電路板的快速掃描，檢測電路的連通性和元件的質量。
金相及汽車清潔度領域?——?對于金相樣品的分析以及汽車零部件清潔度的檢測，?都能發揮重要作用，幫助工程師準確評估材料性能和產品質量。
五、卓越的兼容性及適配性
HT11300KTNL?XY?電動平臺具備出色的通用性，能適配大多數顯微鏡或光學系統，可與奧林巴斯、尼康、蔡司、徠卡、明治、麥克奧迪、舜禹等眾多知名顯微鏡品牌完美匹配，為用戶解決設備適配的后顧憂。HT11300KTNL?不僅可以對現有的顯微鏡系統進行電動化升級，也可用于 OEM 光路系統搭建，為您的科研和檢測工作提供穩定的支持。
?
?
?
?
?
?
產品參數
| 參數/型號 | 行程 mm | 重復精度 μm | 分辨率 μm | 速度 mm/s | 負載 kg | 編碼器精度 μm | 螺距 mm |
| HT11300KT | 108 × 108 |
＜0.6 |
0.02 |
30 |
100 |
No |
2 |
| HT11600KT | 108 × 108 |
＜0.6 |
0.02 |
30 |
100 |
No |
2 |
資料下載
軟件以及二次開發
