                        NPS-X-28C














    •



      •















    •



      •











    NPS-X-28C


    納米定位臺




    ＞28 μm行程，亞納米級分辨率


    一階諧振頻率＞4.5 KHz


    帶寬高達 2 KHz


    原位掃描和步進響應優化


    生產測試穩健可靠


    即插即用設備，停機時間短





















    產品描述


    產品參數


    資料下載


    相關附件










    產品描述


    NPS-X-28C 最初是為高速、超精密磁阻磁頭和磁盤驅動器檢測而開發的。它的小尺寸和毫秒級響應時間非常適合用于要求高可靠性和通量的應用。低運動質量和高剛性的結合可提供較高的帶寬。


    電容式傳感器設計能夠在超過 28 微米的范圍內提供亞納米級位移測量和閉環反饋。柔性鉸鏈導向可實現高純度的運動。使用的數字閉環控制器，NPS-X-28C 可實現毫秒級的響應和穩定時間。


    特性


    ● ＞28 μm 行程，亞納米級分辨率


    ● 一階諧振頻率 ＞4.5 KHz


    ● 帶寬高達 2 KHz


    ● 原位掃描和步進響應優化


    ● 生產測試穩健可靠


    ● 即插即用設備，停機時間短


    應用


    ● 磁阻磁頭和磁盤驅動器檢測


    ● 干涉測量


    ● 計量


    ● AFM Z 軸


    推薦控制器

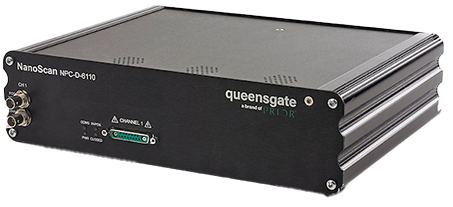

    NPC-D-5200 或 NPC-D-6330 系列控制器為控制納米精密裝置而設計。它們使用現代 DSP 技術并結合了壓電驅動放大器、電容位置傳感電路和伺服控制能力。PID（比例、積分、微分）反饋算法的使用大大優化了穩定時間并較大限度的降低了機械共振的影響。軟件可幫助用戶控制大多數運行參數，包括 PID 環路構建。


    ?




    ?


    ?


    ?


    ?


    ?


    ?






    產品參數








                                        參數/型號

                                                                                    方向
                                                                                    材料
                                                                                    行程 μm
                                                                                    負載 kg
                                                                                    線性誤差 %
                                                                                    重復定位精度 nm






                                            NPS-X-28C

    X


    鈦合金


    28


    10


    NA.


    NA.
