XLS-3

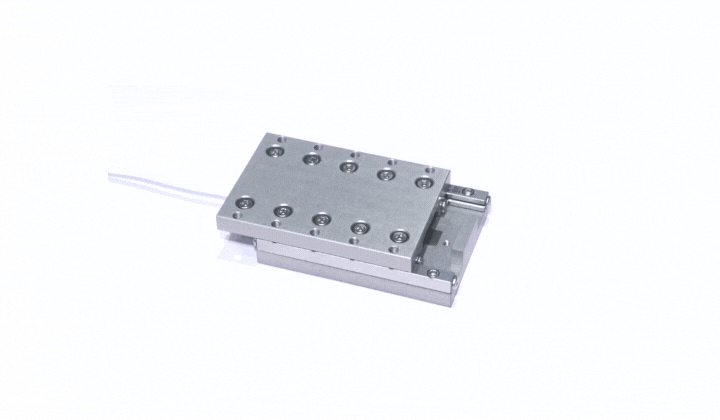

超聲壓電線性位移平臺
尺寸：40 × 47.6 × 16.8 mm
標準行程：25 — 100 mm
重量：81 — 241 g 平臺
負載：＜1.5 kg，鎖止力：3 N， 驅動力：3 N
平臺材料：陽極氧化鋁
導線長度：1.5 m
接頭：15 針 D-sub 接頭或者定制 LEMO 接頭
產品描述
產品參數
資料下載
相關附件
產品描述
緊湊&準確的線性平臺
XLS 系列精密線性平臺由超聲壓電電機驅動，獲得微米量級的快速移動定位的能力。當平臺斷電的時候，還具有自鎖能力，平臺散熱因此也大大減少。內置編碼器分辨率 1.25 μm。
關鍵特性
● Crossfixx?超聲壓電技術
● 軸承：高精度交叉滾珠軸承
● 壽命：運行距離大于 1000 km
機械特性
● 尺寸：40 × 47.6 × 16.8 mm
● 標準行程：25 — 100 mm
● 重量：81 — 241 g 平臺
● 負載：＜1.5 kg
● 鎖止力：3 N
● 驅動力：3 N
● 平臺材料：陽極氧化鋁
● 導線長度：1.5 m
● 接頭：15 針 D-sub 接頭或者定制LEMO 接頭
運動性能（閉環）
● 編碼器類型：請選擇編碼器分辨率
● 光柵周期：1280 μm
● 編碼器分辨率：1.25 μm
● 位置分辨率：1.25 μm
● 雙向重復精度：±?2.5 μm
● 較大速度：200 mm/s
● 較小速度：2 — 5?μm/s
● 速度穩定性： ±?1%?
運動誤差
●? 直線度/平面度誤差： ±?5?— 10?μm（取決于平臺長度）
選配
● 真空（10?-6?mbar）：-HV
● 短殼版有較大的行程：-SC
環境兼容性
● 溫度范圍：-30°C t?—?+70°C
● 濕度范圍：20% — 90%?相對濕度
● 功耗（電機）：＜5 W（48 V），＜6 W（60 V）
控制器/軟件
● 兼容 Xeryon?控制
● 簡單易用 Windows 軟件或者 LavView?驅動
● C++?以及 Python libraries?提供
?
?
?
?
?
?
產品參數
| 參數/型號 | 推力 N | 行程 mm | 負載 kg | 分辨率 nm | 重復精度 nm | 精度 μm | 速度 |
| XLS-3-40 | 3 |
30 |
1.5 max. |
1250 312 78 5 |
± 1250 ± 350 ± 80 ± 50 |
± 10 ± 5 ± 1 ± 1 |
50 mm/s typ. |
| XLS-3-60 | 3 |
48 |
1.5 max. |
1250 312 78 5 |
± 1250 ± 350 ± 80 ± 50 |
± 10 ± 5 ± 1 ± 1 |
50 mm/s typ. |
| XLS-3-80 | 3 |
69 |
1.5 max. |
1250 312 78 5 |
± 1250 ± 350 ± 80 ± 50 |
± 10 ± 5 ± 1 ± 1 |
50 mm/s typ. |
| XLS-3-120 | 3 |
109 |
1.5 max. |
1250 312 78 5 |
± 1250 ± 350 ± 80 ± 50 |
± 10 ± 5 ± 1 ± 1 |
50 mm/s typ. |
資料下載
產品資料
使用手冊
軟件以及二次開發
3D模型文件
相關附件
