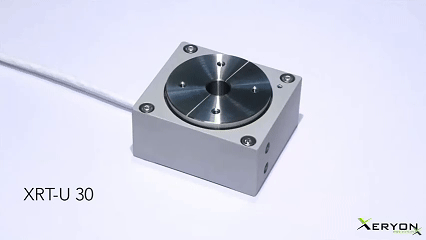

XRT-U-30
超聲壓電旋轉平臺
尺寸：40 × 35 × 21 mm
孔徑：9 mm或3/8英寸
質量：82 g
負載：25 N
保持轉矩：7 mNm
驅動轉矩：14 mNm
平臺材料：不銹鋼 AISI316+陽極鋁
導線長度：1.5 m
接頭：15 針 D-sub 接頭或者定制LEMO 接頭
產品描述
產品參數
資料下載
相關附件
產品描述
緊湊&精密旋轉平臺
XRT-U?是一款緊湊型高精度旋轉平臺，通過超聲壓電電機驅動，兼有長工作壽命和高速的優點，并具有壓電系統的緊湊性?？梢垣@得和氣浮旋轉平臺相近的精度，但是卻可以大大減小體積以及費用。?相較于其他壓電電機技術，超聲壓電電機在靜止狀態下自鎖，不存在令人厭煩的高頻振動。這使得XRT-U成為先進的旋轉平臺，適用于微型CT掃描儀，計量，真空環境的應用，如電子顯微鏡。
特性
● 驅動原理：粘滑效應
● 軸承：精密滾珠軸承
● 壽命：＞100 萬圈
機械特性
● 尺寸：40 × 35 × 21 mm
● 孔徑：9 mm或3/8英寸
● 質量：82 g
● 負載：25 N
● 保持轉矩：7 mNm
● 驅動轉矩： 14 mNm
● 平臺材料：不銹鋼 AISI316+陽極鋁
● 導線長度：1.5 m
● 接頭：15 針 D-sub 接頭或者定制LEMO 接頭
運動性能（閉環）
● 編碼器類型：增量式光柵編碼器
● 編碼器分辨率：109 μrad
● 位置分辨率：125 μrad
● 較大速度：720°/s
● 較小速度：0.008°/s
● 速度穩定性：1%
● 軸向誤差：＜1 μm p-p
● 徑向誤差：＜0.5 μm p-p
● 傾斜（擺動）：＜50 μrad p-p?
環境兼容性
● 溫度范圍：-30℃?— +70 ℃
● 濕度范圍：20% — 90% 相對濕度
● 功耗：＜1 W
控制器/軟件
● 兼容Xeryon 控制。
● 簡單易用Windows軟件或者LavView 驅動。
● C++ 以及Python libraries 提供。
選配
● 真空（10?— 6 mbar）：-HV
● 軸承：-NM
?
?
?
?
?
?
產品參數
| 參數/型號 | 轉臺 mm | 驅動力矩 mNm | 端跳 μm | 徑跳 μm | 速度 °/s | 重復精度 urad | 精度 |
| XRT-U-30 | 32 |
14 |
0.5 |
1 |
720 max. 0.008 min. |
± 125 ± 50 ± 25 ± 15 |
± 0.017% |
資料下載
產品資料
使用手冊
軟件以及二次開發
3D模型文件

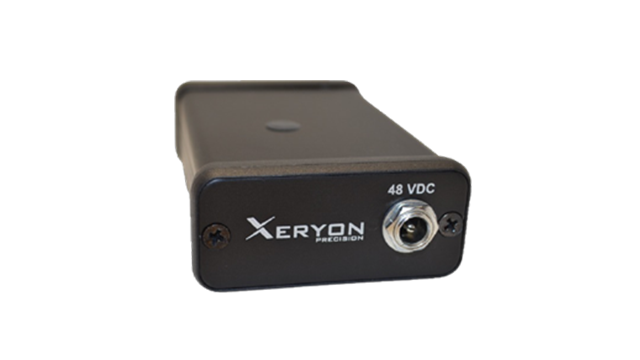

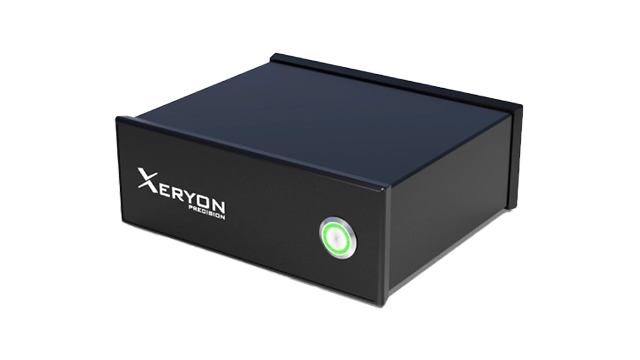

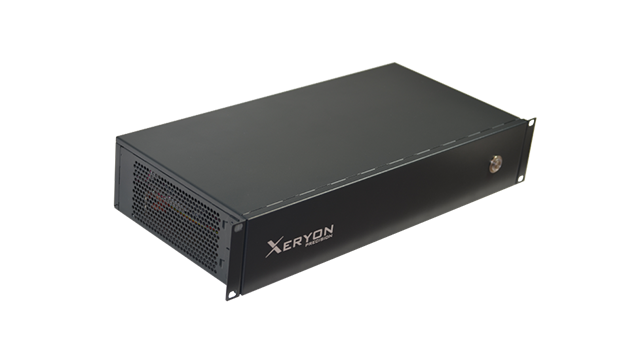

相關附件
